La conception des fondations d'une sous-station de type caisson est une étape cruciale qui peut avoir un impact significatif sur les performances, la sécurité et la longévité de la sous-station. En tant que fournisseur de sous-stations de type caisson, j'ai pu constater par moi-même à quel point une fondation bien conçue peut faire toute la différence. Dans ce blog, je partagerai quelques considérations et étapes clés pour concevoir une base efficace pour une sous-station de type boîte.
Comprendre les bases des sous-stations de type boîte

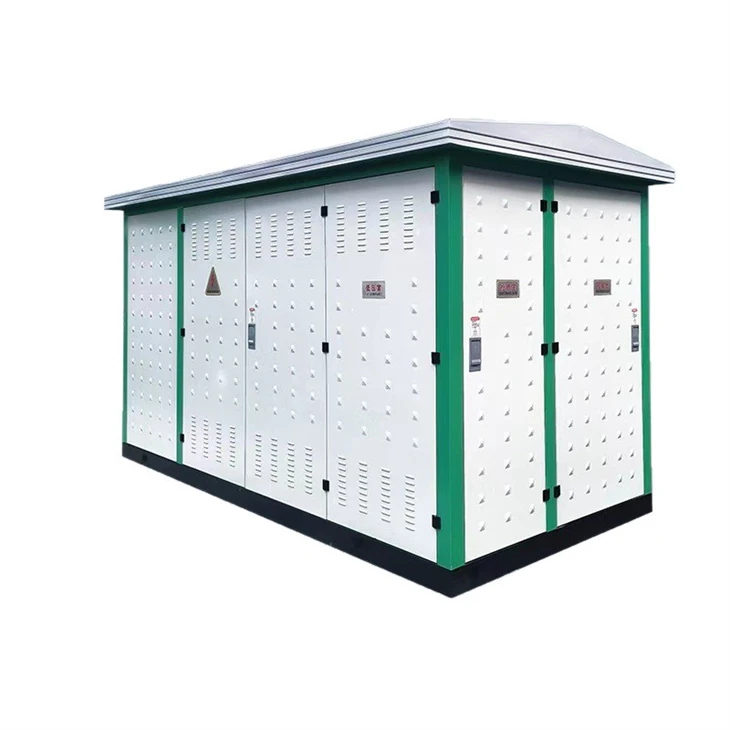

Avant de plonger dans la conception des fondations, il est important de comprendre ce qu’est une sous-station de type boîte. Une sous-station de type boîte, également connue sous le nom de sous-station préfabriquée, est une unité de distribution électrique compacte et autonome. Il combine un appareillage haute tension, des transformateurs et un appareillage basse tension dans un seul boîtier. Il existe différents types de sous-stations de type boîte, comme leSous-station de transformation compacte,Sous-station de transformation de colis, etSous-station secondaire compacte. Ces sous-stations sont largement utilisées dans les environnements résidentiels, commerciaux et industriels en raison de leur facilité d'installation et de leurs fonctionnalités permettant d'économiser de l'espace.
Évaluation du site
La première étape de la conception des fondations d’une sous-station de type caisson consiste à procéder à une évaluation approfondie du site. Cela implique d'évaluer les conditions du sol, la topographie et les facteurs environnementaux du site.
- Conditions du sol: Le type de sol du site joue un rôle majeur dans la détermination de la conception des fondations. Par exemple, si le sol est mou ou si la nappe phréatique est élevée, des mesures particulières peuvent être nécessaires pour assurer la stabilité de la fondation. Une analyse de sol doit être effectuée pour déterminer la capacité portante du sol, c'est-à-dire la charge maximale que le sol peut supporter sans tassement excessif.
- Topographie: La pente et l'élévation du site doivent être prises en compte. Un site plat et nivelé est idéal pour une sous-station de type boîte. Si le site présente une pente, des travaux d'ingénierie supplémentaires peuvent être nécessaires pour créer une fondation de niveau. Cela pourrait impliquer une excavation, un remblayage ou l'utilisation de murs de soutènement.
- Facteurs environnementaux: Les facteurs environnementaux tels que le risque d'inondation, l'activité sismique et les conditions météorologiques extrêmes doivent également être pris en compte. Dans les zones sujettes aux inondations, les fondations devront peut-être être surélevées pour éviter les dégâts des eaux. Dans les zones sismiques, les fondations doivent être conçues pour résister aux forces sismiques.
Calcul de charge
Une fois l’évaluation du site terminée, l’étape suivante consiste à calculer les charges que la fondation devra supporter. Les charges sur les fondations d'un poste de type caisson peuvent être divisées en deux catégories principales : les charges mortes et les charges vives.
- Charges mortes: Les charges mortes incluent le poids de la sous-station elle-même, y compris l'enceinte, les transformateurs, l'appareillage de commutation et autres équipements. Le poids du poste peut varier en fonction de sa taille et des équipements qu'il abrite. Une spécification détaillée de la sous-station doit être utilisée pour calculer avec précision la charge morte.
- Charges dynamiques: Les surcharges sont les charges supplémentaires que la fondation peut subir au cours de sa durée de vie. Cela peut inclure le poids du personnel de maintenance, l’équipement utilisé pour la maintenance et l’impact du vent et de la neige. Les charges de vent sont particulièrement importantes, en particulier dans les zones où la vitesse du vent est élevée. La charge de vent sur la sous-station peut être calculée en fonction de la vitesse du vent local ainsi que de la forme et de la taille de la sous-station.
Sélection du type de fondation
Sur la base de l'évaluation du site et du calcul des charges, le type de fondation approprié peut être sélectionné. Il existe plusieurs types de fondations pouvant être utilisées pour les sous-stations de type caisson :
- Fondations peu profondes: Les fondations peu profondes conviennent aux sites présentant de bonnes conditions de sol et des charges relativement légères. Ils sont généralement utilisés lorsque le sol a une capacité portante élevée et que la sous-station n’est pas trop grande. Les types courants de fondations peu profondes comprennent les semelles dispersées et les fondations en dalles sur sol.
- Fondations profondes: Les fondations profondes sont utilisées lorsque le sol proche de la surface a une faible capacité portante. Les pieux sont un type courant de fondation profonde. Les pieux sont enfoncés dans le sol pour transférer la charge de la sous-station vers une couche de sol plus profonde et plus stable. Il existe différents types de pieux, tels que les pieux battus, les pieux forés et les pieux vissés.
Considérations de conception
Lors de la conception des fondations d’une sous-station de type caisson, plusieurs considérations importantes doivent être prises en compte :
- Intégrité structurelle: La fondation doit être conçue pour assurer l’intégrité structurelle du poste. Cela signifie qu’il doit être capable de supporter les charges sans tassement ni déformation excessifs. La conception doit également prendre en compte le potentiel de tassement différentiel, qui peut se produire si les conditions du sol varient sur le site.
- Protection contre la corrosion: La fondation étant en contact avec le sol, il est important de la protéger de la corrosion. Ceci peut être réalisé en utilisant des matériaux résistants à la corrosion ou en appliquant un revêtement protecteur sur la fondation.
- Accessibilité: La fondation doit être conçue pour permettre un accès facile à la sous-station pour la maintenance et l'inspection. Cela peut impliquer de prévoir des ouvertures ou des trappes d'accès dans la fondation.
- Drainage: Un bon drainage est essentiel pour empêcher l’eau de s’accumuler autour de la fondation. Ceci peut être réalisé en inclinant les fondations et en prévoyant des canaux ou des tuyaux de drainage.
Construction et installation
Une fois la conception des fondations terminée, il est temps de procéder à la construction et à l’installation. Le processus de construction doit suivre les spécifications de conception et les codes du bâtiment locaux.
- Excavation: La première étape de la construction consiste à creuser le site à la profondeur et aux dimensions requises. L'excavation doit être effectuée avec soin pour éviter de perturber le sol environnant.
- Coffrage et renfort: Le coffrage est utilisé pour façonner la fondation et des renforts sont ajoutés pour augmenter sa résistance. Le renforcement doit être placé conformément aux exigences de conception.
- Coulage du béton: Une fois le coffrage et les armatures en place, le béton est coulé dans le coffrage. Le béton doit être mélangé et coulé selon les procédures recommandées pour garantir sa qualité.
- Guérison: Une fois le béton coulé, il doit être correctement durci. Le durcissement est le processus consistant à maintenir le béton humide et à une température appropriée pour lui permettre de gagner en résistance.
- Installation de sous-station: Une fois la fondation durcie, la sous-station de type boîte peut être installée sur la fondation. La sous-station doit être nivelée et fixée aux fondations pour assurer sa stabilité.
Contrôle qualité et inspection
Tout au long du processus de construction et d’installation, le contrôle qualité et l’inspection sont essentiels. Cela comprend l'inspection des matériaux utilisés, du processus de construction et de l'installation finale.
- Inspection des matériaux: La qualité des matériaux utilisés pour la fondation, tels que le béton, les armatures en acier et les pieux, doit être inspectée. Ils doivent répondre aux normes et exigences spécifiées.
- Inspection des travaux de construction: Pendant le processus de construction, des inspections régulières doivent être effectuées pour garantir que les travaux sont effectués conformément aux spécifications de conception. Cela comprend la vérification de l’excavation, du coffrage, du renforcement et du coulage du béton.
- Inspection finale: Une fois la sous-station installée, une inspection finale doit être effectuée pour s'assurer du bon fonctionnement des fondations et de la sous-station. Cela inclut la vérification de tout signe de tassement, de fissuration ou d’autres dommages.
Conclusion
La conception des fondations d'une sous-station de type caisson est un processus complexe qui nécessite une planification minutieuse, une évaluation du site, un calcul de charge et une construction minutieuse. En tant que fournisseur de sous-stations de type caisson, je peux vous fournir l'expertise et le soutien dont vous avez besoin pour concevoir et installer une fondation de haute qualité pour votre sous-station. Si vous êtes intéressé par l'achat d'une sous-station de type boîte ou si vous avez besoin d'aide pour la conception des fondations, n'hésitez pas à nous contacter pour une discussion détaillée et une négociation d'approvisionnement.
Références
- "Manuel de conception de sous-stations électriques" par George E. Hayward
- « Conception des fondations : principes et pratiques » par David WA Macdonald
