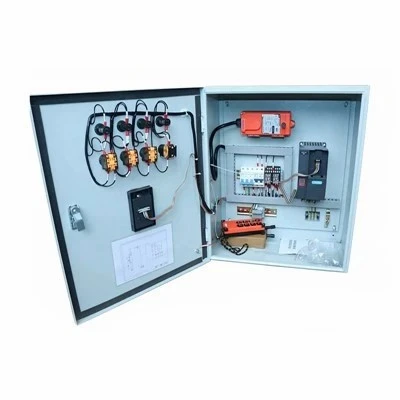

Armoire de distribution d'énergie industrielle

Conçus pour la distribution d'énergie primaire et secondaire dans les lignes d'automatisation industrielle et les salles électriques des installations, ces ensembles d'appareillages de commutation basse tension-gèrent des charges électriques jusqu'à 6 300 A. Construits avec des cadres rigides en -acier laminé à froid ou en alliage de zinc-aluminium-modulaire en magnésium, les boîtiers abritent des disjoncteurs, des relais de protection et des systèmes de jeux de barres pour distribuer l'énergie en toute sécurité aux machines et aux infrastructures de l'usine. Chaque unité est construite strictement pour projeter des schémas unifilaires (SLD) et des dessins d'implantation techniques, garantissant ainsi une intégration directe dans les architectures électriques des usines existantes.

Cloisonnement interne modulaire :Les dispositions internes compartimentées isolent les unités fonctionnelles-y compris les départs entrants, les dérivations sortantes, les chambres de jeux de barres et les compartiments de câbles-pour empêcher la propagation des défauts et protéger le personnel d'exploitation pendant la maintenance.

Disposition optimisée des barres omnibus en cuivre :Barres omnibus électrolytiques en cuivre T2 de haute pureté traitées avec un placage antioxydant, dimensionnées en fonction des exigences de densité de courant pour limiter les points chauds thermiques dans des conditions de pleine charge.

Chemins d'entrée de câbles flexibles :Des plaques passe-câbles amovibles situées en haut et en bas prennent en charge les câbles d'alimentation à entrée inférieure-ou supérieure-, les câbles blindés multi-et les connexions directes des conduits de bus.

Gestion thermique intégrée :Panneaux à persiennes, plateaux de ventilation-à air pulsé ou découpes d'échangeur de chaleur conçus sur la base de calculs de dissipation thermique interne de l'appareillage de commutation installé.

Usines de fabrication automobile :Distribution d'énergie centralisée pour les presses à estamper, les cellules de soudage robotisées et les lignes d'entraînement de convoyeurs-à usage intensif.

Installations de traitement de l’eau et des eaux usées :Centres de contrôle de moteurs (MCC) et panneaux d'intégration PLC conçus pour le fonctionnement continu des pompes dans des environnements-à forte humidité.

Infrastructure CVC commerciale et industrielle :Tableaux principaux alimentant-des refroidisseurs à grande échelle, des générateurs de secours et des systèmes d'automatisation de la ventilation.

Intégration des patins de machinerie lourde :Nœuds de distribution d'énergie OEM pour les machines minières et les salles électriques des grues portuaires nécessitant des cadres structurels sismiques-résistants.

Les armoires sont configurées sur commande en fonction des dessins techniques-fournis par le client et des contraintes spatiales du site.

Adaptation dimensionnelle :Hauteurs personnalisées jusqu'à 2 200 mm, largeurs et profondeurs variables adaptées aux configurations de salles électriques disponibles et aux exigences de dégagement.

Intégration de l'appareillage de commutation :Hébergement des fabricants de disjoncteurs spécifiés (Schneider, ABB, Siemens, Eaton) ou installation de composants-fournis gratuitement-par le client.

Modules complémentaires de contrôle et de surveillance- :Pré-câblage pour compteurs de puissance multifonctions-, transformateurs de courant (TC), transformateurs de potentiel (PT) et dispositifs de protection contre les surtensions (SPD).

Finition du boîtier :Correspondance des couleurs RAL (par exemple, gris clair RAL 7035, gris galet RAL 7032) pour correspondre aux normes de couleurs des actifs de l'installation-.

Les cadres structurels et les composants des panneaux sont traités à l'aide d'une découpe laser CNC automatisée, d'un poinçonnage à tourelle CNC et de machines à cintrer multi-axes pour maintenir des tolérances dimensionnelles comprises dans +/-0,2 mm. Les lignes de revêtement en poudre électrostatique maintiennent une adhérence uniforme de la peinture testée pour la résistance à la corrosion par brouillard salin.

La vérification en usine comprend :

Vérification dimensionnelle et d'équerrage des cadres soudés avant l'assemblage.

Vérification du fonctionnement mécanique des charnières de porte, des-poignées battantes et des mécanismes de verrouillage mécaniques.

Test de tension de tenue diélectrique (test de pot élevé-) sur les jeux de barres assemblés et les circuits de câblage internes.

Tests d'injection primaire et secondaire pour la coordination des relais de protection (exécutés sur demande).

Chaque expédition comprend un ensemble complet de documentation technique requis pour l'inspection du site, la conformité au code électrique et la mise en service :

Tests de qualité et de type :Certificats de système de gestion de la qualité ISO 9001 et rapports de conformité aux tests de type CEI-.

Rapports de tests de routine :Rapports de tests individuels en usine vérifiant les propriétés diélectriques, la continuité du circuit de protection et le fonctionnement mécanique.

Livrables d’ingénierie :Plans d'agencement général (GA), schémas électriques et schémas de câblage des borniers fournis aux formats CAO et PDF modifiables.

Protection du boîtier :Les unités sont enveloppées dans un film de polyéthylène imperméable et résistant, fixés avec des protections de bord et boulonnés sur des palettes en bois fumigées pour éviter tout déplacement pendant le transport.

Dispositions de levage :Des boulons à œil de levage amovibles-sont installés sur le cadre supérieur pour faciliter le montage sécurisé de la grue et le positionnement vertical sur-site.

Logistique de fret :Fret maritime conteneurisé ou transport en rack plat-sécurisé selon la répartition du poids de la cargaison, avec des packs déshydratants-absorbants l'humidité scellés à l'intérieur des compartiments pour contrôler l'humidité interne pendant le transit maritime.
